کوپلر چپ و راست

کوپلر چپ و راست چیست؟

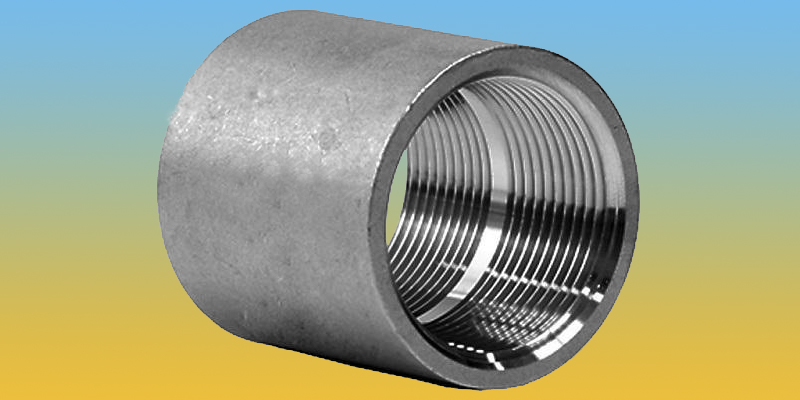

کوپلر چپ و راست یا SLR از مهم ترین و تخصصی ترین انواع وصله های مکانیکی میلگرد به شمار می رود که در شرایطی استفاده می شود که هیچ یک از آرماتورها قابلیت چرخش ندارند. در چنین مواقعی، سایر مدل های کوپلر عملاً قابل استفاده نیستند و تنها گزینه مناسب، کوپلر چپ و راست است.

گاهی در بخش هایی از سازه، وضعیت قرارگیری میلگردها به گونه ای است که نمی توان هیچ یک از آنها را برای ایجاد اتصال چرخاند. در این شرایط، کوپلرهای معمولی عملکرد خود را از دست داده و کوپلر چپ و راست به دلیل طراحی ویژه اش کاربرد پیدا می کند. ساختار داخلی این نوع کوپلر شامل یک سمت با رزوه راست گرد و سمت دیگر با رزوه چپ گرد است. به همین دلیل، روی دو میلگرد نیز به صورت یکی با رزوه راست گرد و دیگری با رزوه چپ گرد رزوه زنی انجام می شود. این طراحی سبب می شود با چرخاندن خود کوپلر، رزوه های هر دو میلگرد به طور همزمان درگیر شده و اتصال محکم، ایمن و کامل ایجاد گردد.

کوپلر چپ و راست برای میلگرد سایز 16 تا 50 در تکنیک تراش تولید می شود وامکان تولید کوپلر به صورت اختصاصی با طول و گام درخواستی وجود دارد. البته بهتر است بدانید جنس کوپلرچپ و راست تولیدی تکنیک تراش عموماً فولاد آلیاژی 1.1191 می باشد همچنین تولید کوپلر های اختصاصی برای موارد خاص امکان پذیر می باشد.

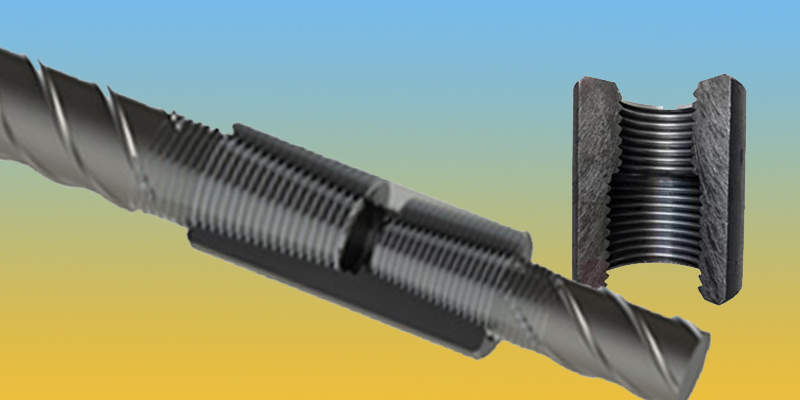

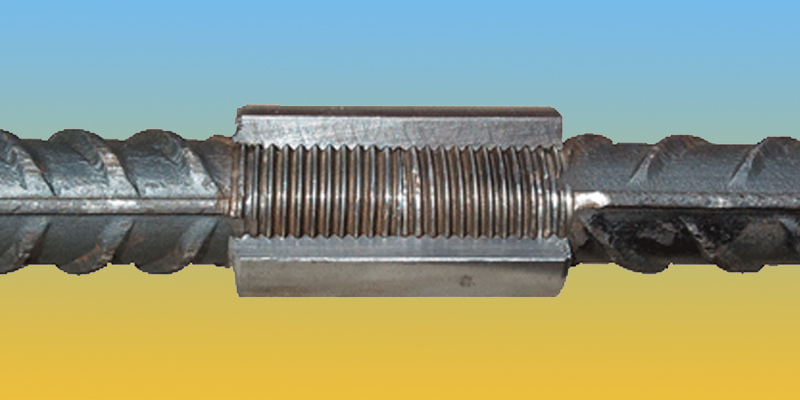

رزوه داخلی کوپلر از یکطرف راست گرد و از طرف دیگر چپ گرد می باشد. در کوپلر چپ و راست رزوه های ایجاد شده در انتهای دو آرماتور یکی راست گرد و دیگری چپ گرد می باشند. با چرخاندن کوپلر چپ و راست رزوه های دو آرماتور با کوپلر درگیر شده و در ادامه رزوه ها تا انتها درون  کوپلر بسته خواهند شد.

کوپلر چپ و راست را می توان نوعی از کوپلر دانست که در شرایط خاص استفاده می کند ، کوپلر چپ و راست هنگامی که آرماتورها امکان چرخش را ندارند کاربرد دارد، یعنی زمان اتصال کوپلر چپ و راست ، کوپلر را باید بچرخانیم و آرماتور را به یکدیگر وصل کنیم. رزوه کوپلر چپ و راست به صورت یک اتصال چپ گرد و یک اتصال راستگرد میباشد.رزوه کوپلر چپ و راست با دستگاه رزوه زن میلگرد نیاز به انجام تنظیمات خاص و تغییر جهت دستگاه می باشد که توسط تکنیک تراش در هنگام فروش دستگاه آموزش داده می شود.

نحوه استفاده از کوپلر چپ وراست

1 - پس از جدا کردن محافظ لاستیکی رزوه میلگردها، کوپلر چپ و راست را بین دو   آرماتور مورد نظر قرار دهید.

2- با فشار همزمان دو آرماتور به طرف کوپلر و چرخاندن کوپلر در جهت صحیح، رزوه های کوپلر را با رزوه های هر دو آرماتور درگیر نمایید بستن کوپلر را ادامه دهید.

3- با استفاده از آچار مخصوص یا آچار لوله گیرکوپلر را تا هنگامی که رزوه آرماتور کاملاً به کوپلر بسته شوند ادامه دهید

4-هنگام چرخش کوپلر باید آرماتورهای دو طرف کوپلر ثابت و بدون چرخش توسط آچار مهار شوند. جهت سهولت نظارت و کنترل اتصالات بسته شده توصیه می گردد پس از بستن کامل کوپلرها از نشانه گذاری توسط رنگ قرمزبر روی کوپلر استفاده شود

لازم به ذکراست جنس کوپلرهای تولیدی اتصالات مکانیکی عموماً از فولاد آلیاژی 1.1191 می باشد و منطبق استاندارد شماره 1-12723و2-12723 بوده همچنین تولید کوپلرهای اختصاصی برای موارد خاص امکان پذیر است.

مزایای کوپلر چپ و راست چیست؟

• کوپلر دارای مقاومت و تحمل بسیاری در مقایسه با میلگرد و قطعات مشابه است.
• با کاربرد این قطعه، میتوان اقدام به تقسیم فشار وارده بر کل طول میلگرد نمود.
• کوپلر موجب کاهش تراکم میلگردها شده و سبب در امتداد قرار دادن میلگردها و میله ها می شود.
• مزایای اقتصادی بسیاری مانند کاهش زمان در اجرای پروژه، انجام دادن راحت و سریع پروژه های مربوط به سازه، کم کردن وزن سازه، کاربرد در جاهایی که قابلیت نصب اتصالات در آن امکانپذیر نمی باشد، کاهش هزینه های خم کاری و… نیز از جمله فواید استفاده از کوپلر می باشد.

چگونگی اجرای کوپلر و نحوه عملکرد آن

اولین مرحله برای رزوه کردن پس از برش میلگرد به قطعات مورد نیاز، آماده نمودن سر میلگرد است. برای این کار، باید سر میلگردها به صورت صاف و نود درجه، بریده شود. از ابزار آلات مختلفی مانند اره نواری، اره پروفیل بر، اره مکانیکی، اره آتشی و... برای این کار استفاده می کنند. توجه داشته باشید که اگر سر میلگردها به صورت نود درجه بریده نشوند، موجب ایجاد رزوه های ناقصی در نوک آرماتورها می شوند که مقاومت پایینی دارند. پس اتصال مکانیکی، فاقد مقاومت لازم در کشش، خواهد بود. پس از آماده سازی سر میلگردها، میلگردها توسط جرثقیل و نیروی انسانی مقابل دستگاه، قرار گرفته و برای رزوه کردن، وارد دستگاه می شوند. سپس قطر رزوه ها، توسط گیج های کنترل سایز رزوه، کنترل می شوند.

قیمت کوپلر چپ و راست در بازار ایران

قیمت خرید هر محصولی در بازار، بر اساس فاکتورهای مختلفی، تعیین می شود. قیمت کوپلر چپ و راست نیز مانند دیگر محصولات، به عوامل متعددی مانند نوسانات بازار ارز کشور و قیمت تهیه مواد اولیه بستگی دارد. پس نمیتوان به صورت قطعی، قیمت واحد و دقیقی برای خرید کوپلر چپ و راست اعلام نمود.
