کوپلر پیچی
کوپلر پیچی چیست؟
کوپلر پیچی ادامه دادن آرماتور با طول کوتاه را امکان پذیر کرده است.
کوپلر پیچی در مواقعی که طول آرماتور حتی 20 سانتیمتر باشد ، قابلیت استفاده دارد .
این نوع اتصال به دلیل آنکه انتهای میلگردها نیازی به آمادهسازی خاصی ندارند بهترین روش برای ادامه دادن میلگردهای انتظار کوتاه، تعمیر و مقاومسازی سازه بتنی میباشد.
در کوپلر پیچی هیچکدام از میلگردها امکان چرخش ندارند.
در کوپلر پیچی آرماتور انتظار توسط تعدادی پیچ مخصوص در داخل کوپلر مهار می گردد و طرف دوم کوپلر که مطابق کوپلر استاندارد رزوه کاری شده است، با استفاده از یک آرماتور رزوه شده ، امکان افزایش طول آرماتور انتظار را فراهم می کند.
کوپلر پیچی از نظر نوع به دو دسته تقسیم خواهد شد :
کوپلر پیچی نوع اول :
در این نوع کوپلر پیچی عملیات رزوه کردن وجود ندارد پس در نتیجه نیازی به چرخش آرماتور ها در داخل کوپلر پیچی نخواهد بود.
آرماتور ها در داخل این نوع کوپلر پیچی توسط دنده هایی که در داخل خود کوپلر تعبیه شده اند به صورت کاملا مستحکم نهادینه و جایگذاری می شوند.
کوپلر پیچی نوع دوم :

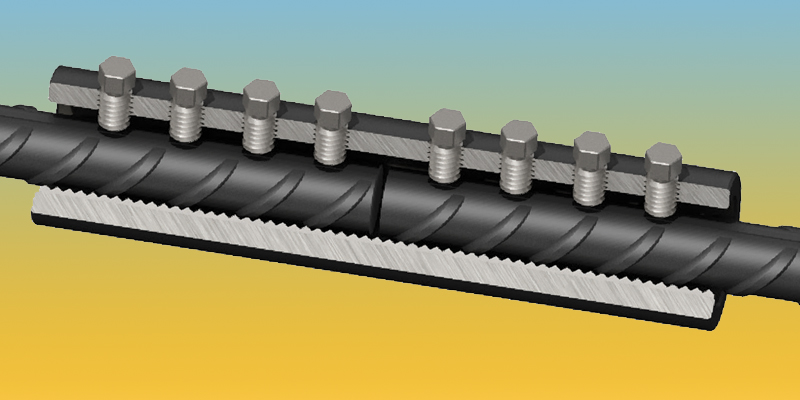

در این نوع کوپلر پیچی، آرماتور از یک طرف وارد کوپلر پیچی شده و توسط پیچ هایی که بر روی کوپلر قرار گرفته شده است با عملیات رزوه زنی کاملا محکم بسته خواهند شد و همچنین آرماتور دیگر از طرف مخالف به کوپلر پیچی وارد شده و به همین منوال بسته خواهد شد.
آرماتور انتظار توسط تعدادی پیچ مخصوص در داخل کوپلر مهار می گردد و طرف دوم کوپلر که مطابق کوپلر استاندارد رزوه کاری شده است،
با استفاده از یک آرماتور رزوه شده ، امکان افزایش طول آرماتور انتظار را فراهم می نماید.
ساختار و اجزای تشکیل دهنده کوپلر پیچی قفل شونده
کوپلر پیچی قفل شونده از چند جزء اصلی تشکیل شده است که هر کدام نقش خاصی در اتصال ایمن و مقاوم میلگردها دارند. طراحی دقیق این اجزا باعث میشود انتقال نیرو بین میلگردها به بهترین شکل انجام شود و اتصال نهایی در برابر تنشهای مختلف سازه ای عملکردی مطمئن داشته باشد.
بدنه اصلی (Main Body)
بدنه اصلی، استوانه ای فلزی است که از فولاد آلیاژی با مقاومت بالا ساخته میشود. در داخل بدنه، رزوه های دقیق تراش خوردهاند تا میلگردها به صورت محکم در آن پیچ شوند.این بدنه نقش اصلی را در انتقال نیرو و تحمل بارهای فشاری و کششی بر عهده دارد.
مکانیزم قفل (Locking Mechanism)
بخش قفل، یکی از مهمترین تفاوتهای کوپلر پیچی قفل شونده با سایر کوپلرهاست.این مکانیزم معمولاً شامل پیچ تنظیم، بوش قفل یا حلقه محکمکننده است که پس از قرارگیری میلگردها در محل، قفل نهایی را ایجاد میکند. به این ترتیب، احتمال شل شدن اتصال یا چرخش ناخواسته میلگردها از بین میرود.
رزوههای داخلی (Internal Threads)
رزوه های داخلی بهصورت چپ گرد و راست گرد طراحی میشوند تا هر دو میلگرد از دو طرف درون کوپلر پیچ شوند.این طراحی باعث میشود هنگام سفت کردن، میلگردها به سمت یکدیگر کشیده شده و اتصال کاملاً فشرده و مقاوم شود.
پوشش محافظ یا گالوانیزه (Protective Coating)
برای جلوگیری از زنگ زدگی و خوردگی، سطح کوپلر معمولاً با روکش گالوانیزه گرم یا پوشش ضدزنگ محافظت میشود. این ویژگی به ویژه در پروژههای بتنریزی در محیط های مرطوب یا دریایی اهمیت زیادی دارد.

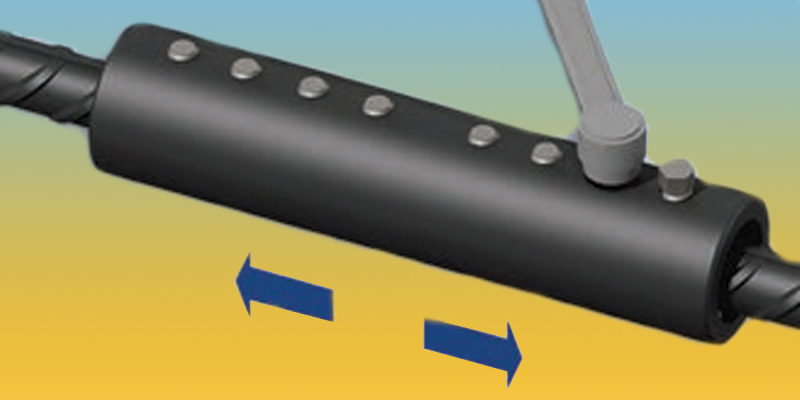

آموزش نحوه بستن کوپلر پیچی
تعداد پیچ های مورد نیاز در هر کوپلر پیچی یک طرف بنا به سایز آن از 3 تا 7 عدد متغیر می باشد.
نحوه قرار گرفتن آرماتور در داخل کوپلر پیچی بایستی به نحوی باشد که از تماس میلگرد با کف کوپلر پیچی اطمینان حاصل گردد، چنانچه آج های طولی میلگرد بلندتر از حد متعارف باشند قبل از انجام عملیات باوسیله مناسب ( سنگ سایش ) نسبت به کاهش ارتفاع آج های طولی میلگرد اقدام می نماییم.
پس از قرار دادن میلگرد درون کوپلرپیچی ، بستن پیچ شماره 1 را از موقعیت 1 شروع کرده و در امتداد طول کوپلر ادامه می دهیم. ( چنانچه آج های عرضی ( مورب ) میلگرد مزاحم بسته شدن پیج ها شوند، نسبت به حذف آج های مزاحم با استفاده از سنگ ساب اقدام می نماییم.
تذکر: قبل از بستن پیچ های کوپلر پیچی حتما محل رزوه و خود پیچ ها را به گریس آغشته کرده و حتما از آچار با دسته دو طرفه ( آچار بکس و ... ) استفاده می نماییم .
بستن پیچ ها را تا قطع شدن آچارخور آن از محل شیار موجود ادامه می دهیم. ( تذکر : از سایز 32 به بالا پیچ ها به صورت یکی در میان به طرف بیرون بسته می شوند. )
- کوپلر را در انتهای میلگرد قرار دهید و تا نصف کوپلر بغل پیچ را با میلگرد انتظار پر کنید .
- سپس میلگرد بعدی را به داخل کوپلر فشار دهید و تراز بودن آنها را بررسی نمایید .
-
پیچ ها را به کمک آچار تا جایی سفت نمایید که بخش سری پیچ ها بریده شود .
نحوه عملکرد کوپلر پیچی قفل شونده در اتصال میلگردها
عملکرد کوپلر پیچی قفلشونده بر پایهی درگیری مکانیکی رزوهها و قفل شدن نهایی میلگردها طراحی شده است. این مکانیزم باعث میشود انتقال نیرو به صورت یکپارچه و ایمن بین دو میلگرد انجام شود، بدون اینکه نیاز به عملیات پرهزینه ای مانند جوشکاری یا اورلپ وجود داشته باشد.
آمادهسازی میلگردها
ابتدا دو سر میلگردی که قرار است به هم متصل شوند، توسط دستگاه مخصوص رزوهزنی (Threading Machine) رزوه میشوند.رزوه ها معمولاً با دقت بالا و طبق استاندارد های مکانیکی تراش داده میشوند تا در زمان نصب، اتصال کاملاً هم محور و بدون لقی باشد.
نصب کوپلر روی میلگرد اول
کوپلر پیچی قفلشونده از یک سمت روی میلگرد اول پیچ میشود تا به اندازهی مشخص (تا نیمه بدنه کوپلر) درگیر گردد. در این مرحله معمولاً با استفاده از آچار مخصوص، اتصال محکم میشود تا در زمان نصب میلگرد دوم، کوپلر حرکت نکند.
درگیری میلگرد دوم
سپس میلگرد دوم از سمت دیگر وارد کوپلر میشود و در خلاف جهت میلگرد اول پیچ میخورد تا رزوهها درگیر شوند.به دلیل طراحی چپ گرد و راست گرد، با چرخاندن کوپلر در جهت مشخص، هر دو میلگرد به سمت هم کشیده میشوند و اتصال کاملاً فشرده میشود.
قفل شدن نهایی
در مرحله پایانی، با استفاده از پیچ یا بوش قفلکننده (بسته به مدل کوپلر)، اتصال کاملاً قفل میشود.این قفل مکانیکی مانع از باز شدن یا چرخش اتفاقی میلگردها در حین بتنریزی یا در اثر لرزشهای سازهای میشود.
تفاوت کوپلر پیچی قفل شونده با کوپلر معمولی
اگرچه هر دو نوع کوپلر (معمولی و پیچی قفلشونده) برای اتصال مکانیکی میلگردها استفاده میشوند، اما از نظر ساختار، عملکرد، نحوه نصب و میزان ایمنی اتصال تفاوتهای قابل توجهی دارند. در ادامه، مهمترین این تفاوتها را بررسی میکنیم:
- در کوپلر معمولی، اتصال صرفاً از طریق درگیری رزوهها ایجاد میشود و خبری از سیستم قفل مکانیکی نیست. در نتیجه، در شرایط خاص (مثل لرزش، نیروهای جانبی یا فشار زیاد) احتمال شل شدن اتصال وجود دارد.در مقابل، کوپلر پیچی قفل شونده مجهز به مکانیزم قفل مکانیکی (Locking System) است که پس از نصب، اتصال را کاملاً ثابت میکند. این ویژگی باعث افزایش ایمنی و اطمینان در سازههای حساس میشود.
- کوپلر معمولی معمولاً برای اتصالات ساده یا موقتی مناسب است و در برابر نیروهای کششی و چرخشی عملکرد متوسطی دارد.اما کوپلر پیچی قفلشونده میتواند نیروهای کششی، فشاری و خمشی را بهصورت کامل انتقال دهد و عملاً عملکردی مشابه میلگرد یکپارچه داشته باشد.
- کوپلرهای معمولی اغلب در سازههای سبک یا بخشهای غیر بحرانی استفاده میشوند.در مقابل، کوپلرهای پیچی قفلشونده در پروژههایی به کار میروند که مقاومت بالا، دقت زیاد و اطمینان کامل در اتصالات مورد نیاز است؛ مانند برجها، پلها، فونداسیونهای عمیق و سازه های ضدزلزله.
- نصب کوپلر معمولی سادهتر است و تنها نیاز به رزوهزنی و درگیری رزوهها دارد.در نصب کوپلر پیچی قفلشونده علاوه بر رزوهزنی دقیق، مرحله قفل نهایی با ابزار مخصوص نیز انجام میشود تا اتصال در برابر نیروهای جانبی ایمن شود.
- کوپلر پیچی قفل شونده به دلیل طراحی پیچیده تر و مواد اولیه مقاومتر، قیمت بالاتری نسبت به قیمت کوپلر معمولی دارد، اما در عوض دوام و طول عمر بسیار بیشتری ارائه میدهد.این ویژگی در پروژههای بزرگ باعث کاهش هزینههای تعمیر و افزایش ایمنی سازه میشود.
مزایای استفاده از کوپلر پیچی قفل شونده در سازه های بتنی
کوپلر پیچی قفلشونده یکی از پیشرفتهترین روشهای اتصال میلگردها در صنعت ساختوساز است که نسبت به روشهای سنتی مانند اورلپ (وصله پوششی) یا جوشکاری میلگردها، مزایای چشمگیری دارد. این نوع کوپلر علاوه بر بهبود کیفیت اتصال، موجب افزایش سرعت اجرا و صرفهجویی در هزینههای پروژه نیز میشود.
در ادامه به مهمترین مزایای استفاده از این نوع کوپلر اشاره میکنیم:
اتصال کاملاً مکانیکی و مقاوم
کوپلر پیچی قفلشونده اتصال دو میلگرد را بدون نیاز به جوش یا خم ایجاد میکند.به دلیل وجود رزوههای دقیق و مکانیزم قفل مکانیکی، مقاومت کششی و فشاری اتصال تقریباً معادل خود میلگرد است.این ویژگی باعث میشود انتقال نیروها در سازه بدون افت عملکرد انجام شود.
افزایش ایمنی سازه
سیستم قفل مکانیکی در این نوع کوپلر، مانع از باز شدن یا چرخش ناگهانی میلگردها در اثر لرزش یا زلزله میشود.به همین دلیل در پروژههای مقاومسازی، سازههای ضدزلزله و برجهای بلند، استفاده از این کوپلر بسیار رایج است.
کاهش پرت میلگرد و صرفهجویی در مصالح
در روش اورلپ، معمولاً طول زیادی از میلگرد برای وصله صرف میشود (گاهی تا 60 برابر قطر میلگرد).اما در کوپلر پیچی قفلشونده، اتصال در محل دقیق برش میلگرد انجام میشود و هیچ پرت یا اتلافی در مصرف میلگرد وجود ندارد.
افزایش سرعت اجرا
نصب کوپلرهای پیچی قفلشونده بهصورت مکانیکی و بدون نیاز به عملیات حرارتی انجام میشود.بنابراین در پروژههای بزرگ با حجم زیاد آرماتور، استفاده از این نوع کوپلر میتواند زمان اجرای آرماتوربندی را تا چندین برابر کاهش دهد.
قابلیت استفاده در فضاهای محدود
در محلهایی که فضای لازم برای اورلپ یا جوشکاری وجود ندارد (مثل ستونها، دیوارهای برشی یا سازههای با تراکم آرماتور بالا)، کوپلر پیچی قفلشونده بهترین گزینه است، چون تنها به طول کوپلر نیاز دارد و فضای کمی اشغال میکند.
دوام و مقاومت در برابر خوردگی
بهدلیل استفاده از فولاد آلیاژی و پوشش گالوانیزه یا ضدزنگ، این کوپلرها مقاومت بالایی در برابر زنگزدگی دارند و برای استفاده در مناطق مرطوب یا سازههای دریایی بسیار مناسباند.
قابلیت بازرسی و کنترل کیفی آسان
در مقایسه با اتصالات جوشی یا اورلپ، بررسی کیفیت نصب کوپلرهای پیچی قفلشونده بسیار سادهتر است.بازرسان میتوانند با مشاهده بصری و کنترل گشتاور، از صحت اتصال اطمینان حاصل کنند.
تذکر: محافظ لاستیکی کوپلر جهت جلوگیری از ورود هر گونه مواد خارجی بداخل آن تعبیه شده است، لذا قبل از بستن آرماتور رزوه شده به هیچ وجه آن را از کوپلر جدا نکنیم.
جهت بستن آرماتور، پس از جدا کردن محافظ لاستیکی کوپلر و رزوه میلگرد، آن را تا حد امکان توسط دست به کوپلر بسته و با استفاده از آچار مخصوص یا آچار لوله گیر آن را بصورت کامل تا آخرین رزوه آرماتور به کوپلر پیچی می بندیم، در این حالت تمامی رزوه های آرماتور درون کوپلر بسته شده اند.
چنانچه به هر دلیل رزوه های میلگرد دچار زنگ زدگی شده باشند با استفاده از برس سیمی آن ها را تمیز کرده و با افزودن گریس و روغن بر روی رزوه ها اقدام به بستن آن ها می نماییم.
| قطر میلگرد | d(mm) | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 |
| طول کوپلر | L(mm) | 95 | 115 | 120 | 140 | 160 | 185 | 220 | 250 |
| قطر خارجی کوپلر | H(mm) | 44 | 44 | 48 | 53 | 58 | 63 | 59 | 78 |
| سایز پیچ | M(mm) | 14 | 14 | 14 | 16 | 16 | 16 | 20 | 20 |
| تعداد پیچ | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 7 |

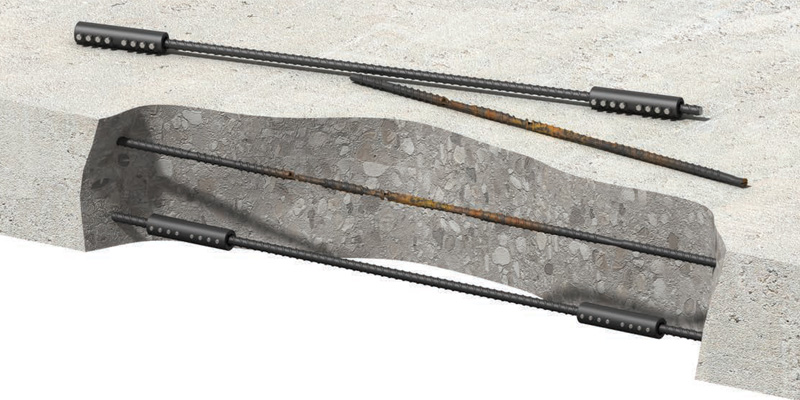

در مواردی که به دلایل مختلفی مانند اشتباهات محاسباتی ، تغییرات پلن و یا به هر دلیل مشابه دیگری ، میلگرد در دو بخش به یکدیگر نمی رسد می توان به کمک کوپلر پیچی به سازه ، میلگرد اضافه نمود . این روش بهترین و فنی ترین روش جهت حل اشکالات احتمالی پروژه می باشد .
- ابتدا دو عدد کوپلر در دو طرف میلگردهای آزاد اجرا شده قرار می دهیم .
- سپس میلگرد به اندازه مورد نظر برش داده شده و بعد از رزوه کردن به دو کوپلر بغل پیچ متصل می شود .
-
کوپلرها باید دقیقا به میلگرد متصل شوند .
کاربرد کوپلر پیچی
در سازه هایی که بلند هستند و دارای ارتفاع زیادی ، استفاده از کوپلر نقش بسزایی میتواند داشته باشد. همچنین با توجه به قیمت کوپلر موجب صرفه جویی نیز میشود.
برای مثال در دیوارهای دیافگرامی که گاهی اوقات تا 40 متر ارتفاع دارند ، و میلگرد هایی برای این دیوارها وجود ندارد ، از کوپلر پیچی برای اتصال استفاده میشود.
همچنین در تونل های طولانی مانند مترو ها نیز از کوپلرهای پیچی زیادی استفاده میشود. در مراکز حساس مانند صنعت نفت ، گاز و پتروشیمی نیز از این قطعه استفاده میشود تا سازه مستحکم تر باشد.
به طور خلاصه بخواهیم بگوییم ، در هر سازه ای که نیاز به استحکام و مقاومت است ، از کوپلرهای پیچی در محل اتصالات استفاده میشود.
